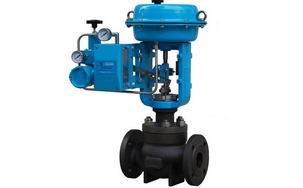

氣動套筒調節閥

更新時間:2025/5/5

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氣動套筒調節閥售前、售中、售后專業服務。

  產品名稱: 氣動套筒調節閥   產品型號: ZJHM
  驅動方式: 氣動   連接形式: 法蘭
  結構形式: 套筒   密封結構: 密封墊
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN20-300
  常用材質: 碳鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

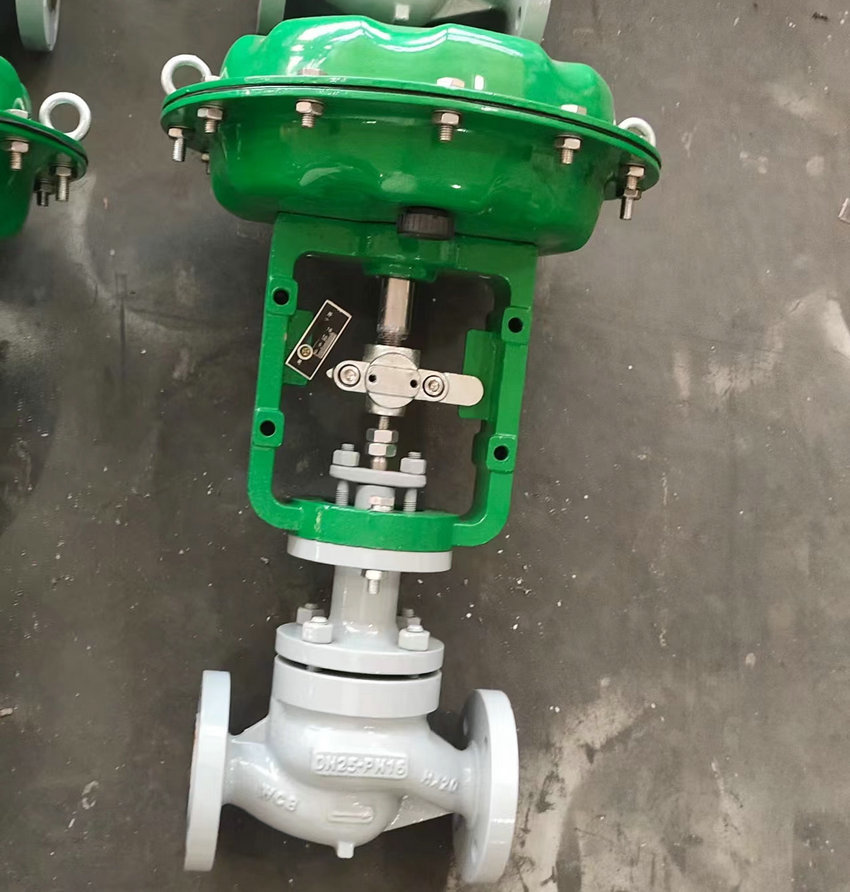

氣動套筒調節閥高清實物圖

氣動套筒調節閥,ZJHM氣動套筒調節閥由氣動多彈簧薄膜執行機構和低流阻套筒調節機構組成,與普通套筒閥相比,有體積小1/3,重量輕1/3,流量1/3的特點,有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性經確,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于經確控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.是符合IEC標準的通用調節閥產品。廣泛應用于要求噪音低,壓差大的工業過程自動控制。

氣動套筒調節閥,ZJHM氣動套筒調節閥主要技術參數

調節機構主要技術參數
公稱通徑(mm) 20 25 40 50 65 80 100 150 200
閥座直徑(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200
額定流量
系數KV
直徑 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
公稱壓力MPA 0.6,1.6;4.0;6.4
流量特性 直線、等百分比
介質溫度℃ -20~200(常溫);-40~450(中溫)
法蘭尺寸 鑄鐵法蘭尺寸按JB78-59,鑄鋼法蘭尺寸按JB79-59
法蘭型式 法蘭密封面型式按JB77-59,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式
閥體材質 PN 0.6,1.6 HT200
MAP 4.0,6.4  ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti
上閥蓋型式 普通式(常溫式);熱片式(中溫式)
可調比 50:1
執行機構主要技術參數
型號 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45
有效面積CM2 350 350 560 900
行程MM 16 25 40 60
彈簧范圍MPA 0.02~0.10;0.04~0.20;0.08~~0.24;0.02~0.60;0.06~0.10


氣動套筒調節閥,ZJHM氣動套筒調節閥主要零部件
主要零件材料及推薦使用溫度范圍
零件名稱 零件材料 溫度范圍
閥體 HT200 -20~+200
ZG270-500 -40~+400
上閥蓋 ZG1CR18Ni9Ti -250~+550
ZG0Cr18Ni12MO2Ti -40~+600
閥芯、閥座、波紋管 1CR18Ni9 -250~+550
0Cr18Ni12MO2Ti -250~+550
填料 F4 -40~+200
膜片 NBR夾增滌淪物
壓縮彈簧 60Si12Mn
膜蓋 A3
許用介質壓力和工作溫度關系
閥體材料 公稱壓力
MPA
介質工作溫度℃
<120 <200 <250 <300 <350 <400 <425 <435 <450
工作壓力MPA
HT200 0.6 0.6 0.55 0.5





1.6 1.6 1.5 1.4





ZG270-500 0.6
0.6 0.56 0.5 0.45 0.4 0.36 0.32 0.3
ZG1CR18Ni9Ti 1.6
1.6 1.4 1.25 1.1 1 0.9 0.8 0.75
ZG0Cr18Ni12MO2Ti 4
4 3.6 3.2 2.8 2.5 2.2 2 1.9
6.4
6.4 5.6 5 4.5 4 3.6 3.2 3
氣動套筒調節閥,ZJHM氣動套筒調節閥性能參數

電-氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度,克服閥桿的磨擦力和消除調節閥不平衡力的影響等,從而保證閥門位置按調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位.(有多種型號規格可選配)

本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西門子系列及智能定位器系列產品)

主要技術性能指標
項目 指標值
基本誤差% 不帶定位器 ±5.0
帶定位器 ±1.0
回差% 不帶定位器 3.0
帶定位器 1.0
死區% 不帶定位器 3.0
帶定位器 0.4
額定行程偏差% ±2.5
項目 指標值





%
氣關 不帶定位器 始點 ±5.0
終點 ±2.5
帶定位器 始點 ±1.0
終點 ±1.0
氣開 不帶定位器 始點 ±2.5
終點 ±5.0
帶定位器 始點 ±1.0
終點 ±1.0
允計泄漏量1/h 單座式 1*10-4*閥定額定容量
單座式 1*10-3*閥定額定容量
允許壓差
類別 單座式 套筒式
彈簧范圍MPA 0.2~0.10 0.04-0.2 0.2~0.10 0.04-0.2
氣源壓力MPA 0.14 0.25 0.4 0.14 0.25 0.4
公稱直徑 閥座直徑 氣關 氣開 氣關 氣開 氣關 氣開 氣關 氣開 氣關 氣開 氣關 氣開
20 10 6.4 4.46 6.4 6.4 6.4 6.4





12 6.4 3.09 6.4 6.4 6.4 6.4





15 5.94 1.98 6.4 5.94 6.4 6.4





20 3.34 1.11 6.4 3.34 6.4 6.4





25 25 2.14 0.71 6.4 2.14 6.4 4.99 3 1.5 6.4 4.5 6.4 6.4
40 32 1.31 0.44 6.09 1.37 6.4 3.05 2.25 1.13 6.4 3.38 6.4 6.4
40 0.84 0.28 3.9 0.84 5.26 1.95
50 50 0.53 0.18 2.5 0.53 3.39 1.25 1.95 1.18 6.4 3.54 6.4 6.4
65 65 0.51 0.17 2.36 0.51 3.21 1.18 2.36 1.02 6.4 3.06 6.4 6.4
80 80 0.33 0.11 1.56 0.33 2.12 0.78 2.04 0.84 6.4 2.51 6.4 5.85
100 100 0.21 0.07 1 0.21 1.35 0.5 1.67
6.4
6.4
150 125 0.22 0.07 1.02 0.22 1.39 0.51 1.41 0.71 6.4 2.12 6.4 4.94
150 0.15 0.05 0.71 0.15 0.97 0.35
200 200 0.08 0.028 0.4 0.08 0.54 0.2 1.41 0.57 6.4 1.71 6.4 4

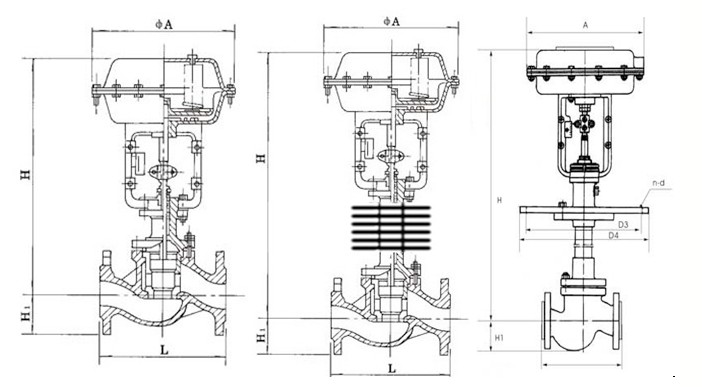

氣動套筒調節閥,ZJHM氣動套筒調節閥外形尺寸


外形尺寸
公稱通徑 D L H H1
PN6
PN16
PN40 PN64 常溫 中溫 PN6
PN16
PN40 PN64
20 285 187 194 206 640 790 45 52.5 52.5 62.5
25 184 197 210 640 790 50 57.5 57.5 67.5
40 222 235 251 730 895 65 72.5 72.5 82.5
50 254 267 286 740 910 70 80 80 87.5
65 360 276 292 311 885 1065 80 90 90 100
80 298 317 337 900 1085 92.5 97.5 97.5 105
100 352 368 394 945 1155 102.5 107.5 115 125
150 470 451 473 508 1245 1395 130 140 150 170
200 600 600 650 1560 1820 157.5 167.5 187.6 202.5

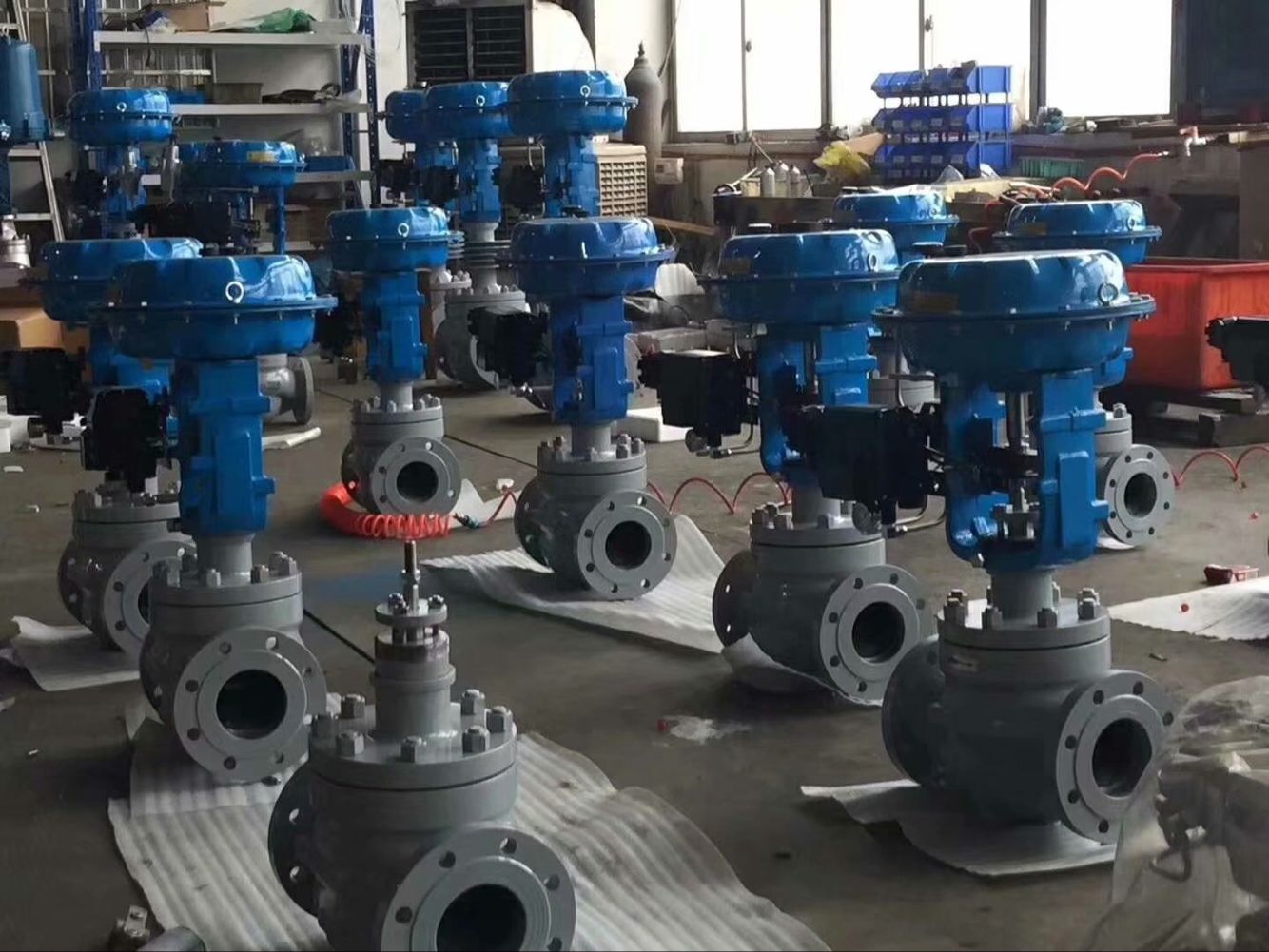

氣動套筒調節閥,ZJHM氣動套筒調節閥實物圖

 ◆ 閥體作用方式
氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)

◆ 附件
定位器(HEP型、YT1000型)、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

◆ 訂貨須知
1.提供產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質
6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.控制信號 10.其它特殊要求
